ППЧ 20-10
Специализированная установка для решения задач по предварительному, сопутствующему и межслойному подогреву сварных соединений до 300°С и местной термообработке при строительстве и ремонте магистральных трубопроводов, площадных объектов и трубных обвязок.
Установка ППЧ-20-10 имеет компактный источник питания развивающий мощность до 25 кВт с воздушным охлаждением, который с легкостью помещается в сварочный трактор вместе со сварочным оборудованием, либо в другие помещения.
Гибкий индуктор (Индуктор- нагреватель НИГ) установки ППЧ-20-10 изготовлен в виде матов. В целях обеспечения прочности, повышенной износостойкости, а также удобства крепления на сложные предметы, маты покрываются защитным материалом KEVLAR.
Продуманная конструкция каждого узла установки ППЧ-20-10 обеспечивает высокий КПД несмотря на малую мощность в 20 кВт. Скорость нагрева 0°С до 100 °С трубы диаметром 1420х27 составляет не более 5 минут. Специальная термопара позволяет контролировать температуру нагрева изделия.
Охлаждение установки ППЧ-20-10 и индуктора воздушное.
- Удобство эксплуатации в цеховых, монтажных и полевых условиях.
- Морозоустойчсивость - рабочая температура эксплуатации до -45 °С.
- Мощность 30 кВт
- Контроль нагрева по температуре и по времени
- Быстросъемный индуктор (нагревательный пояс) или универсальный индуктор (нагревательный кабель).
- Входит в реестр вспомогательного оборудования и материалов ПАО «ГАЗПРОМ».
 |
ПРЕДВАРИТЕЛЬНЫЙ И СОПУТСТВУЮЩИЙ ПОДОГРЕВ
- кромок сварного стыка
- кромок сварного стыка перед автоматической сваркой
- кромок сварного стыка с наружным центратором
- толстостенных объектов большого диаметра, сосудов
- кромок сварных стыков вращающихся труб
- кромок сварных стыков при врезке под давлением
 |
МЕСТНАЯ ТЕРМООБРАБОТКА СВАРНЫХ ШВОВ
- идукционным способом
- резистивным способом с применением гибких нагревателей
 |
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
- нагрев участка трубы перед снятием заводской изоляции
- нагрев детали перед посадкой с натягом
- подогрев перед нанесением и сушка после нанесения праймера на трубу
- резистивный способ нагрева особенно удобен при термообработке врезок, изгибов и изделий сложной формы;
При составлении технического задания возможно использование установок для решения других задач.

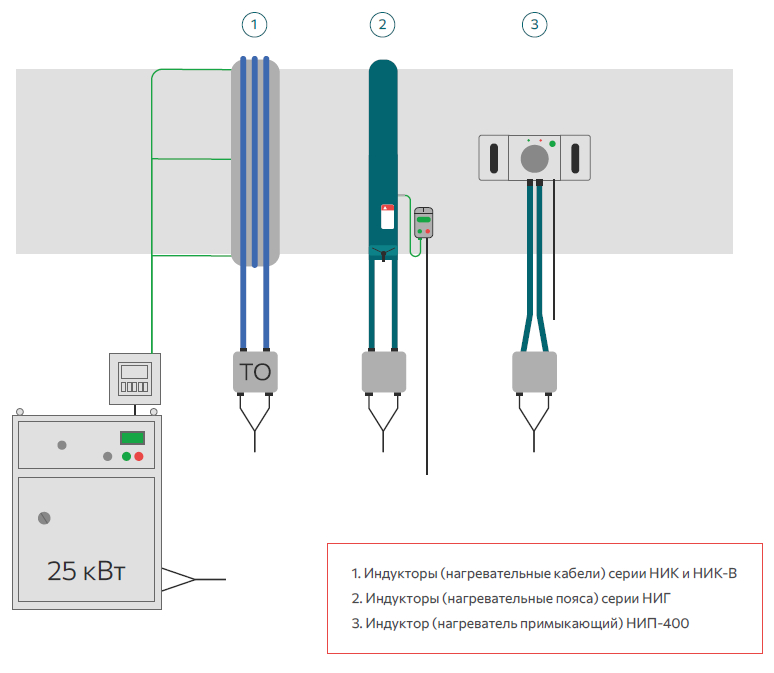

Установка ППЧ-20-10 предназначена для проведения работ по предварительному (сопутствующему) подогреву кромок сварных стыков труб и листов индукторами нагревательных поясов серии НИГ и индукторами в виде нагревательного кабеля серии НИК, а также для проведения работ по местной термообработке индукторами в виде водоохлаждаемых кабелей.

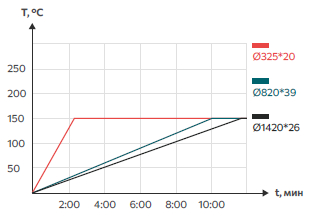

Предварительный подогрев индукторами-поясами серии НИГ
|
|

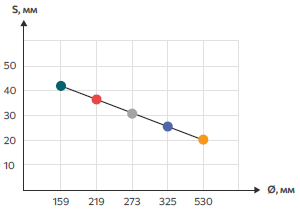

Местная термообработка кольцевых сварных стыков до 760 °C
 |
Данные, отображаемые на графиках, являются примерными. Более точную информацию мы можем предоставить после выявления индивидуальных параметров, влияющих на время нагрева и область применения.
 |
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
Внешний вид изделия, может отличаться от иллюстраций, представленных на сайте.
