Специальные машины контактной сварки

Во многих случаях серийные машины можно адаптировать под сварку конкретных узлов, например, для работы
в ограниченном пространстве или с труднодоступными соединениями – такие машины называются специализированными.

Если же требуется автоматизация сварочного процесса или задача выходит за рамки доработки серийных машин, возможно проектирование специальных машин или сварочных комплексов разной степени сложности с учётом всех требований к оборудованию. Предлагаем ознакомиться с реализованными ранее проектами.

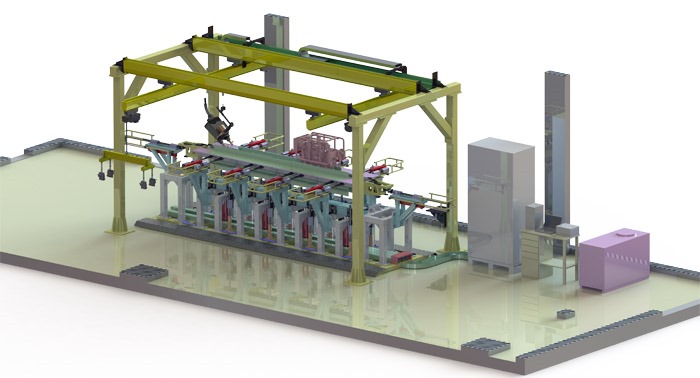

Комплекс для сварки инварных балок и мембран газовозов КШС-1



В состав комплекса входит производственный стенд для сборки, прихватки и сварки продольных швов балки, а также малогабаритные самоходные головки для точечной и шовной сварки мембран газовозов.

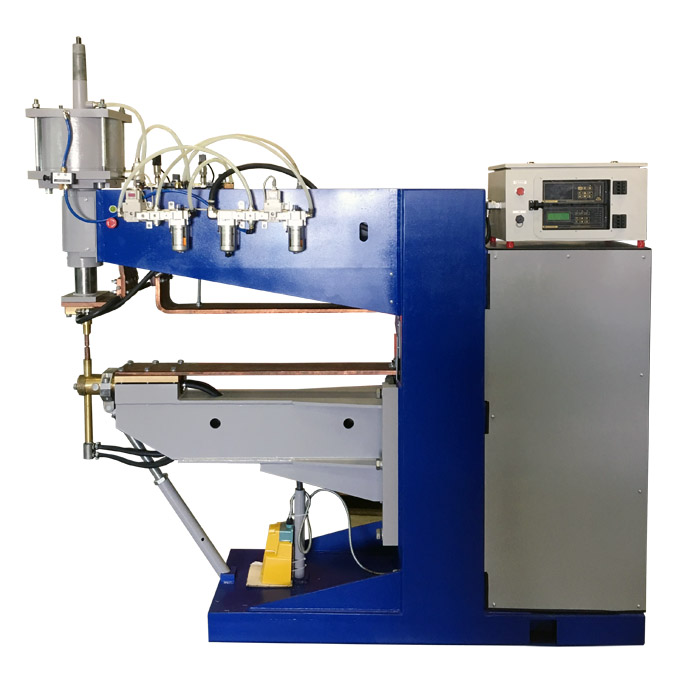

МТ-2103 (Специальное исполнение)

МТ-2103 со шкафом управления ШУМТ-2103.00 и усиленным каркасом

При выполнении сварки на повышенных усилиях (рабочее усилие – 2,5 т, максимальное – 2,7 т) заказчиком была поставлена задача обеспечить горизонтальное смещение электродов, не превышающее 0,1 мм. Такое требование в 4 раза жёстче допуска на смещение электродов в горизонтальной плоскости по ГОСТ 297 для машин группы А и в 12 раз превышает допуск для машин группы Б.

Выбранную заказчиком машину МТ-2103 (с вылетом 1200 мм, машина относится к группе Б), требовалось сделать более «жёсткой», для чего кардинально перепроектировать.

Данная машина была выпущена в специальном исполнении – с ужесточённым каркасом, дополнительной подпоркой и увеличенным диаметром пневматического цилиндра привода сварочного усилия. Машина укомплектована новой системой управления, включающей в себя РКМ-1701 с блоком управления давлением, регистратор сварочных процессов и промышленный компьютер, что позволило не только регистрировать параметры сварки, но и выводить их на экран в реальном времени в виде регистрограмм и сохранять результаты на съёмные носители.

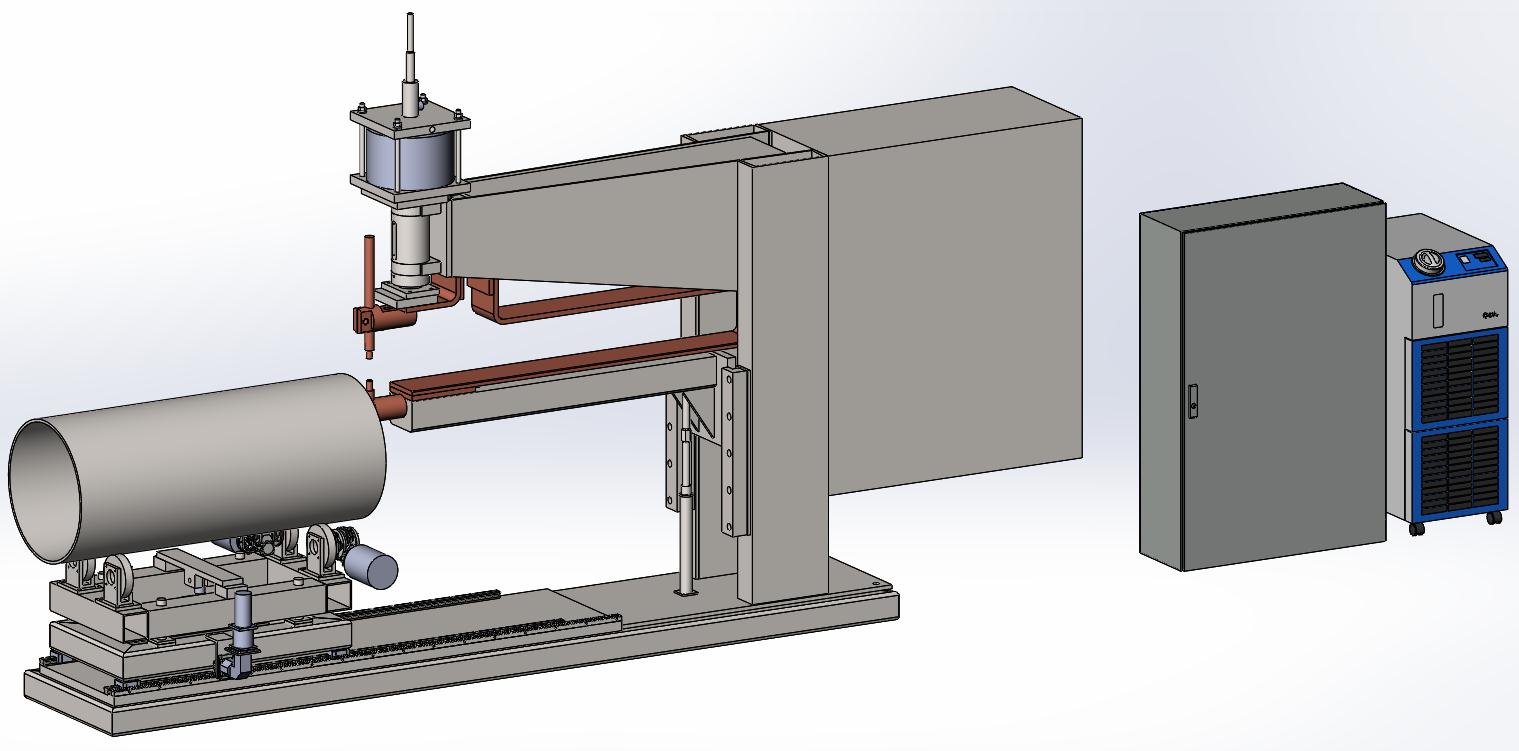

Установка для точечной сварки изделий цилиндрической формы

Для сварки изделий из жаропрочной нержавеющей стали толщиной 3+5+2 с полезным вылетом 1200 мм.

Установка состоит из специализированной машины контактной точечной сварки и сварочного стола, установленных на общем основании, шкафа управления механизмами сварочного стола и чиллера.

Машина контактной сварки выполнена на базе МТ-2103, имеет нижнюю консоль специальной конструкции, позволяющую сваривать детали минимальным диаметром 250 мм и длиной до 1200 мм.

Машина комплектуется регулятором РКМ-1701, датчиками тока, датчиками давления и пропорциональными регуляторами давления.

Сварочный стол устанавливается на направляющие качения и зубчатую рейку и с помощью привода перемещается по ним вдоль вылета машины. На сварочном столе расположены роликовые опоры для вращения изделия. Вертикальное перемещение роликовых опор осуществляется с помощью пневмоцилиндра по направляющим скольжения.

Машина поставляется в комплекте с пультом, который управляет всеми механизмами сварочного стола и запуском сварочного цикла машины.
