Комплекс дуговой сварки КДС-135

Комплекс дуговой сварки КДС-130 (автоматическая сварка продольных швов в среде защитных газов неплавящимся электродом с использованием присадочной проволоки) (модернизация имеющегося симера). Комплекс дуговой сварки КДС-130, в дальнейшем именуемый «Комплексом», предназначен для сварки продольных швов обечаек диаметром до 400 мм и длиной до 800 мм в среде защитных газов неплавящимся электродом с использованием присадочной проволоки. Комплекс предназначен для работы в закрытых помещениях с естественной вентиляцией на высоте не более 1000 м над уровнем моря в районах умеренного климата при температуре окружающего воздуха от 0 °С до плюс 40 °С с относительной влажностью не более 80% при температуре плюс 20 °С.

Задача

Комплекс дуговой сварки КДС-133 предназначен для автоматической кольцевой и продольной сварки изделий внутренним диаметром от 900 мм и длиной от 500 мм.
Сварка производится под флюсом и в защитных газах плавящимся электродом.

Решение

Преимущества

Технические характеристики

Наименование параметра	Значение
Напряжение трёхфазной питающей сети частотой 50 Гц, В	380+5%-10%
Потребляемая мощность, кВА, не более	90
Давление воздуха в питающей магистрали, кг/см2	4...6
Диапазон перемещения консоли по вертикали, мм	4000
Диапазон перемещения консоли по горизонтали, мм	3000

Состав

Стационарная сварочная колонна с перемещающейся кареткой для подвески сварочной головки

Основной составляющей большинства сварочных комплексов служит колонны сварочные, которые можно использовать совместно с роликовыми опорами, манипуляторами и позиционерами любого типа и грузоподъёмности для обеспечения удобной, стабильной и качественной сварки. Колонны сварочные предназначены для крепления головок дуговой сварки под флюсом или в среде защитных газов, с целью их перемещения при настройке на стык и сварке кольцевых и продольных швов корпусов сосудов, труб и других изделий, а также при сварке криволинейных швов, в случае использования специального сварочного оборудования со следящими или программируемыми системами.

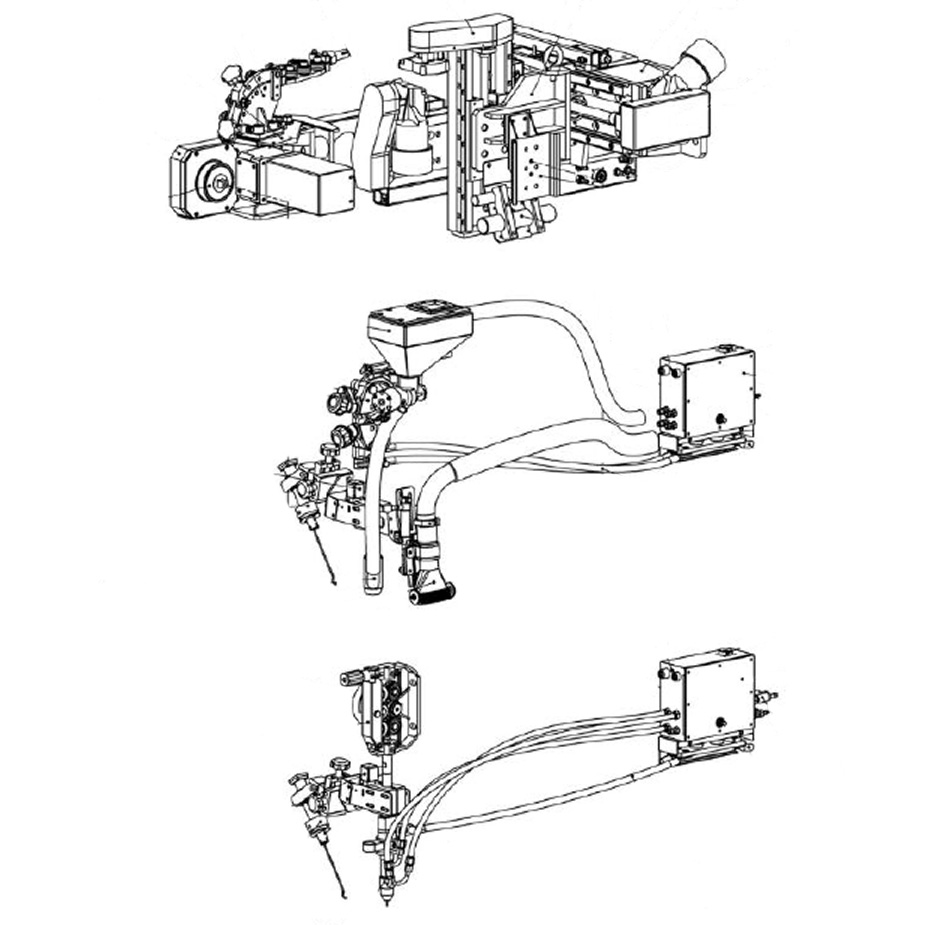

Сварочная головка (в конфигурации для кольцевой сварки)
